GGJ-D動態濾波補償裝置





產品描述

　　動態濾波補償裝置時用晶閘管投切濾波器,實現動態無功、穩定電壓、濾除諧波的目的。該裝置采用了晶閘管零壓差投切技術和特殊工藝設計的濾波器,具有投切波形平滑、諧波濾除率高、無涌流、無暫態沖擊的優點，可以連續頻繁投切濾波器組而不影響開關和電容器的壽命;可根據配電系統的負荷情況實時動態投切濾波器組,濾除系統中諧波電流，改善電壓波形畸變,動態進行無功補償，穩定電壓,改善用戶的功率因數。

產品特點

1、采用無觸點開關自動投切，可以連續頻繁投切濾波器組而不影響開關和電容器的壽命。

2、快速檢測系統情況,根據系統所需要的無功量進行快速、實時補償。

3、液晶屏實時顯示系統電壓,功率因數、投入系統濾波器的組數、補償電流等數據。

4、根據客戶系統專門設計,濾波效果明顯，補償后功率因數不低于0.95。

5、動態響應時間快,響應時間不超過30ms。

6、投切時無暫態沖擊，無合閘涌流,無電弧重燃,無需放電即可再投。

7、保護齊全，具有過電流保護,過電壓保護,速斷及短路保護,兩級溫度保護等。運行可靠性高。

8、維護量小,運行成本低。

9、針對三相平衡負荷和不對稱負荷可實現三相或分相投切。

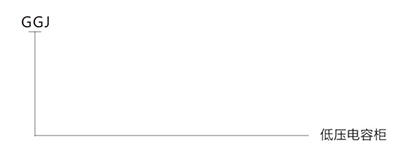

產品型號及含義

使用條件

1、海拔高度: 2000m及以下;

2、環境溫度:- 5°C~ +40°C , 24小時內平均溫度不超過35°C ;

3、相對濕度:日平均值不大于95%，月平均值不大于90% ;

4、地震烈度:不大于0.4m/S2 ,垂直加速度不大于0.2m/S2 ;

5、使用地點:設備應安裝在無劇烈震動和沖擊的地方,以及不足使電器元件受到腐蝕的場所;

6、安裝地點無劇烈震動，垂直斜度不大于5度。
